## Router Interface Configuration ##
- Router는 다른 Device와 연결된 Interface에 올바른 대역의 IP정보를 입력하고,
해당 Interface를 활성화시켜야 통신이 가능하다.
1. 다른 장치와 연결된 Interface에 들어간다.
2. Interface 역할을 주석으로 입력한다.
3. 할당받은 IP 정보를 입력한다.
4. 필요한 경우 L2 Protocol, Clock rate, Bandwidth, Delay 등의 값을
입력한다.(L2 Protocol, Clock rate는 WAN 구간에서만 입력)
5. Interface는 기본적으로 비활성화(shutdown) 상태이다. 이를 활성화 상태로
(no shutdown) 변경한다.
-------------------------------------------------
- verify -
show running-config

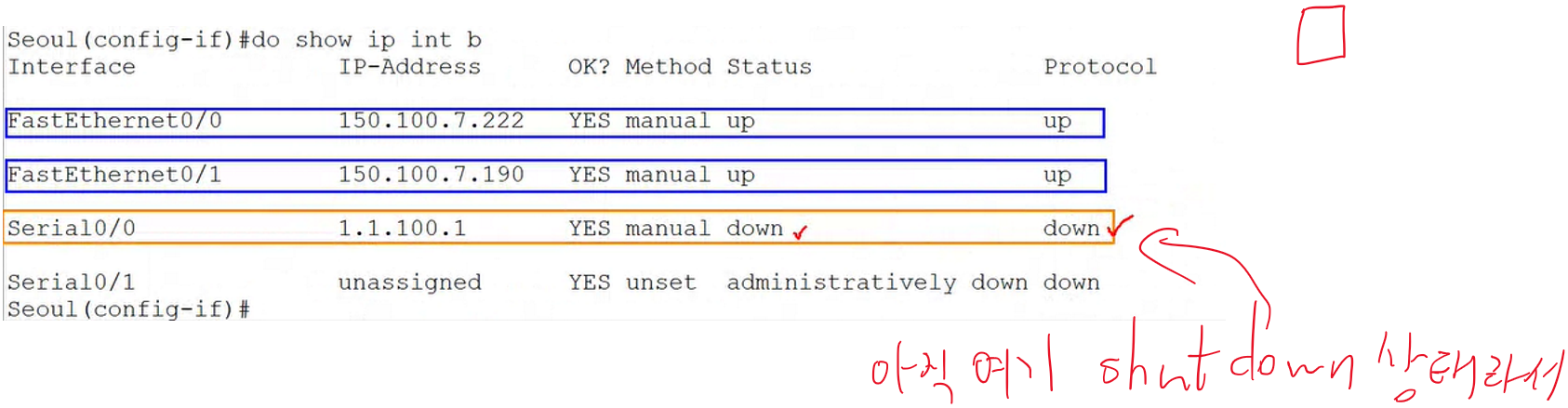

show ip interface brief

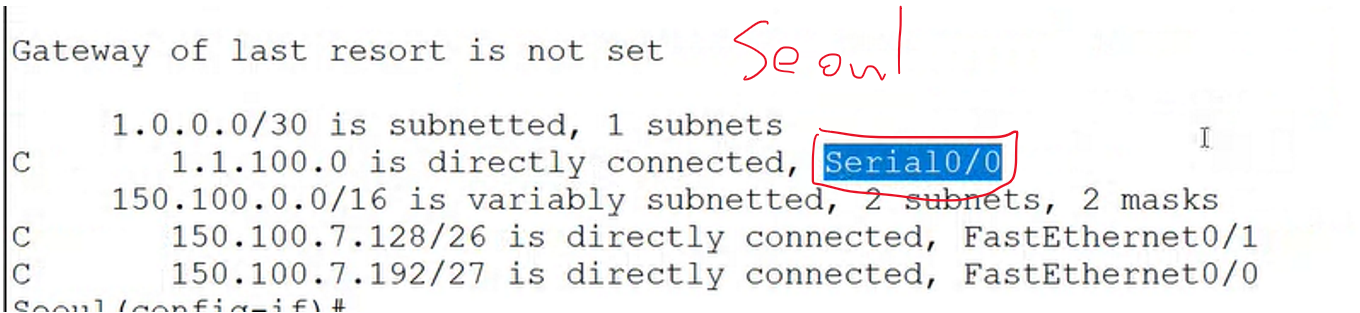

show ip route
show ip arp
....
-----------------------------------------------------------------------------
<공통>
en
conf t
no ip domain loo
enable secret ictsec321
lin con 0
exec-time 0 0
logging syn
password cisco123
login
exit
<Seoul>
Router(config)#hostname Seoul
Seoul(config)#interface fastethernet 0/1
Seoul(config-if)#description ##Seoul_HQ_Sales_Office##
Seoul(config-if)#ip address 211.100.7.158 255.255.255.224
Seoul(config-if)#no shutdown
Seoul(config)#interface fastethernet 0/0
Seoul(config-if)#description ##Seoul_HQ_MGR_Office##
Seoul(config-if)#ip address 150.8.100.174 255.255.255.240
Seoul(config-if)#no shutdown
Seoul(config)#interface serial 0/0
Seoul(config-if)#description ##SP_KT_WAN_Connection##
Seoul(config-if)#ip address 1.1.100.1 255.255.255.252
Seoul(config-if)#encapsulation hdlc
Seoul(config-if)#no shutdown
<SP>
hostname SP
interface serial 0/1
description ##Cumtomer_A_Seoul_HQ##
ip address 1.1.100.2 255.255.255.252
encapsulation hdlc
clock rate 128000
no shutdown
!
interface serial 0/0
description ##Cumtomer_A_Busan_Branch##
ip address 1.1.100.5 255.255.255.252
encapsulation hdlc
clock rate 128000
no shutdown
!
<Busan>
hostname Busan
interface fastethernet 0/0
description ##Busan_Branch_Office_A##
ip address 100.7.150.110 255.255.255.240
no shutdown
exit
interface fastethernet 0/1
description ##Busan_Branch_Office_B##
ip address 100.7.150.118 255.255.255.248
no shutdown
exit
interface serial 0/1
description ##SP_KT_WAN_Connection##
ip address 1.1.100.6 255.255.255.252
no shutdown
exit

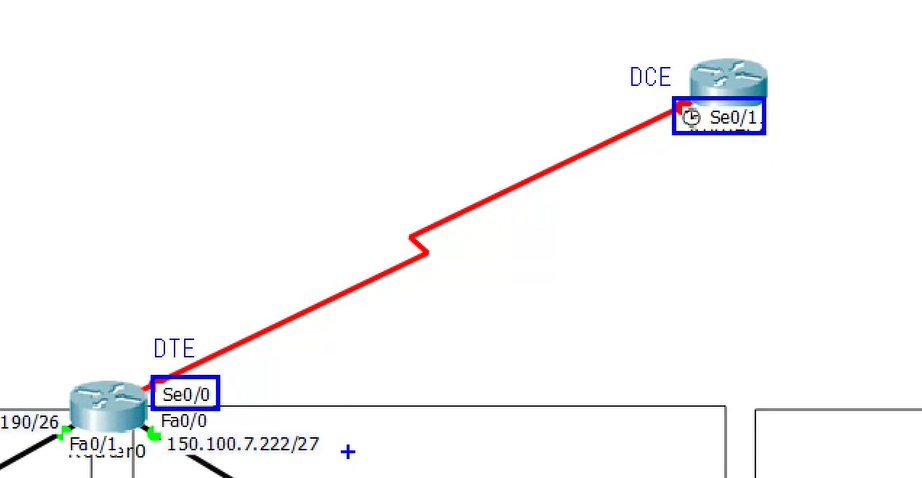

clock rate : wan구간에는 01010의 0,1을 구분할 수 없다. 초당 비트를 몇개당 처리했다는 시스템 -> 동기화 시스템
